Cabo pendente Describution da fibra ótica:

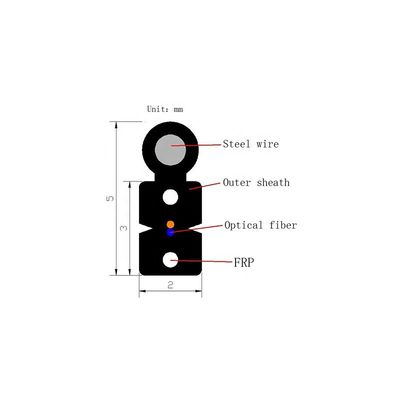

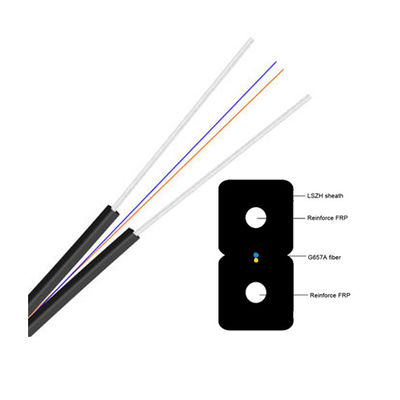

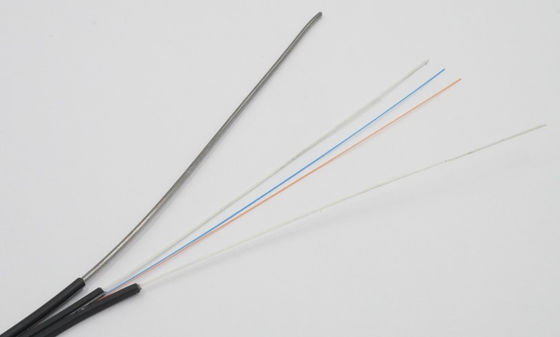

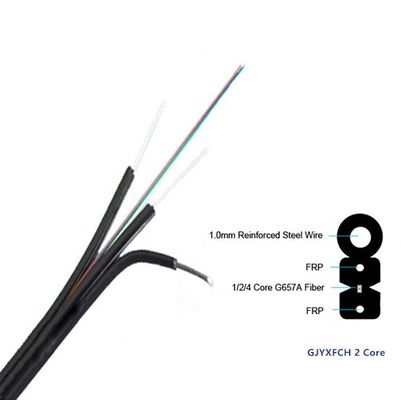

A unidade de fibra ótica é posicionada no centro. Dois plásticos reforçados fibra da paralela (FRP) são colocados nos dois lados. Um fio de aço como o membro de força adicional é aplicado igualmente. O cabo é terminado então com uma bainha de LsZH do preto ou da cor.
Características do cabo pendente da fibra ótica:
Aplicação do cabo pendente da fibra ótica:
|
No. do cabo
|
|
|
|
2
|
|||
|
Modelo da fibra
|
|
|
|
G.657A1
|
|||
|
Membro de força
|
Material
|
|
|
FRP
|
|||
|
|
Diâmetro (±0.03) milímetro
|
|
|
0,5
|
|||
|
|
NÃO.
|
|
|
2
|
|||
|
Fio de mensageiro
|
Diâmetro (±0.05) milímetro
|
|
|
1,0
|
|||
|
Bainha exterior
|
Material
|
|
|
LSZH
|
|||
|
|
Cor
|
|
|
Preto
|
|||
|
Tamanho do cabo (±0.2) milímetro
|
|
|
|
2.0×5.0
|
|||
|
Peso do cabo (±2) kg/km
|
|
|
|
20
|
|||
|
Resistência à tração permissível
|
|
A curto prazo
|
N
|
600
|
|||
|
|
|
Prazo
|
|
300
|
|||
|
Resistência permissível do esmagamento
|
|
A curto prazo
|
N/100mm
|
2200
|
|||
|
|
|
Prazo
|
|
1000
|
|||
|
Raio de curvatura mínimo
|
|
Sem tensão
|
|
10×Cable-φ
|
|||
|
|
|
Sob a tensão máxima
|
|
20×Cable-φ
|
|||
|
Variação da temperatura
(℃) |
|
A instalação
|
|
-20~+60
|
|||
|
|
|
Transport&Storage
|
|
-40~+70
|
|||
|
|
|
Operação
|
|
-40~+70
|
|||
