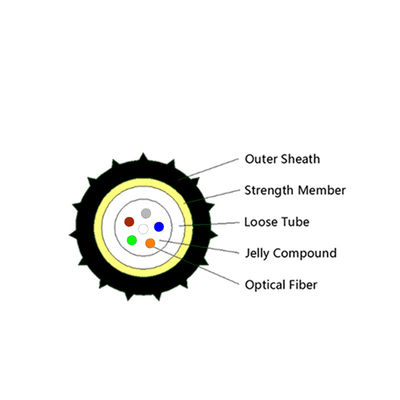

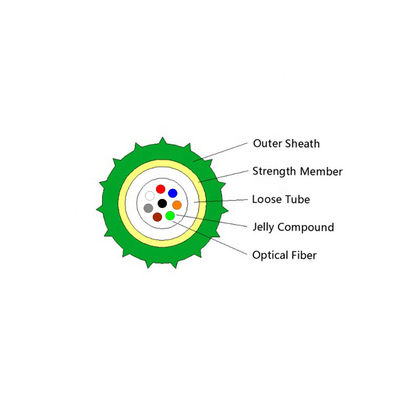

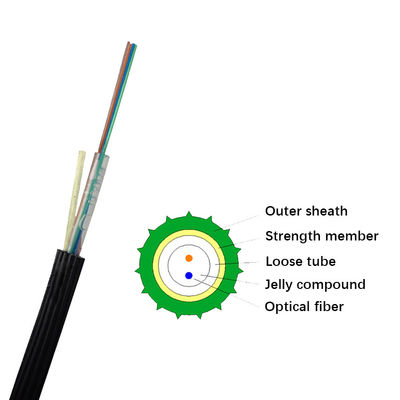

Tubo central, Micro-cabo Ar-fundido
1. As fibras, 250µm, são posicionadas em um tubo fraco feito de um plástico alto do módulo.
2. Os tubos são enchidos com um composto de enchimento do à prova de água.
3. Fio de Aramid situado entre o tubo central e a bainha exterior como um membro de força não metálico.
4. O cabo é terminado com uma bainha do HDPE.
|
No. do cabo
|
|
|
|
/
|
2~12
|
12~24
|
||||
|
Tipo da fibra
|
|
|
|
/
|
G.657
|
|
||||
|
Tubo fraco
|
|
|
Material
|
milímetro
|
PBT
|
|
||||
|
|
|
|
Diâmetro
(±0.05mm) |
|
1,6
|
2,4
|
||||
|
|
|
|
Espessura
(±0.03mm) |
|
0,3
|
0,4
|
||||
|
|
|
|
Fibra máxima
|
|
2-12
|
14-24
|
||||
|
Força não metálica
|
|
|
Material
|
/
|
Fio de Aramid
|
|
||||
|
Bainha exterior
|
|
|
Material
|
milímetro
|
HDPE
|
|
||||
|
|
|
|
Espessura
|
|
0,5 0,40 (nominais) (mínimo)
|
|
||||
|
|
|
|
Cor
|
|
Preto.
|
|
||||
|
Diâmetro do cabo (±0.2mm)
|
|
|
|
milímetro
|
2,5
|
3,5
|
||||
|
Peso do cabo (±10.0kg/km)
|
|
|
|
kg/km
|
3,5
|
4,5
|
||||
|
Coeficiente de atenuação
|
|
1310nm
|
|
dB/km
|
≤0.35
|
|
||||
|
|
|
1550nm
|
|
≤0.21
|
|
|
||||
|
Resistência à tração do MÁXIMO
|
|
|
|
N
|
120
|
150
|
||||
|
MÁXIMO Esmagamento Resistência
|
|
|
|
N
100mm
|
1000
|
|
||||
|
Raio de curvatura mínimo
|
Sem tensão
|
|
|
milímetro
|
10.0×Cable-φ
|
|
||||
|
|
Sob a tensão máxima
|
|
|
20.0×Cable-φ
|
|
|
||||
|
Variação da temperatura
(℃) |
A instalação
|
|
|
℃
|
-10℃+40℃
|
|
||||
|
|
Transport&Storage
|
|
|
-40℃+60℃
|
|
|
||||
|
|
Operação
|
|
|
-30℃+50℃
|
|
|
||||
