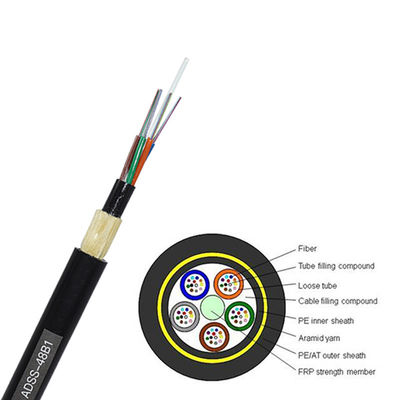

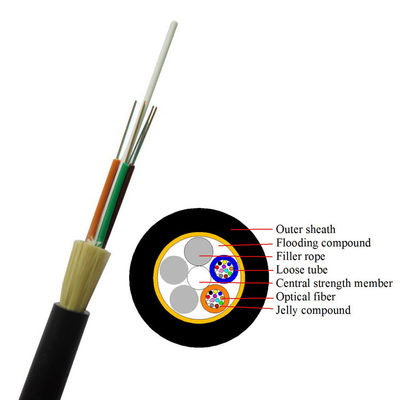

No. do cabo
|
|
|
|
48
|
|||
|
Modelo da fibra
|
|
|
|
G652D
|
|||
|
Central
Membro de força |
Material
|
|
|
FRP
|
|||
|
|
Diâmetro (±0.05) milímetro
|
|
|
1,5
|
|||
|
Tubo fraco
|
Material
|
|
|
PBT
|
|||
|
|
Diâmetro (±0.06) milímetro
|
|
|
1,8
|
|||
|
|
Espessura (±0.03) milímetro
|
|
|
0,32
|
|||
|
|
NÃO de Max.Core/tubo
|
|
|
12
|
|||
|
Corda do enchimento
|
Material
|
|
|
LDPE
|
|||
|
|
Diâmetro (±0.06) milímetro
|
|
|
1,8
|
|||
|
Água que obstrui a camada
|
|
|
|
Inundando o composto
|
|||
|
Membro de força adicional
|
|
|
|
Fio de Aramid
|
|||
|
Bainha interna
|
Material
|
|
|
PE
|
|||
|
|
Espessura (±0.1) milímetro
|
|
|
0,9
|
|||
|
Bainha exterior
|
Material
|
|
|
PE
|
|||
|
|
Espessura (±0.1) milímetro
|
|
|
1,7
|
|||
|
Diâmetro do cabo (±0.2) milímetro
|
|
|
|
12
|
|||
|
Peso do cabo (±5) kg/km
|
|
|
|
108
|
|||
|
Cabografe a força de quebra (o RTS)
|
|
|
|
5.8Kn
|
|||
|
Tensão de trabalho (ESTEIRA)
|
|
|
|
2.2Kn
|
|||
|
Velocidade do vento
|
|
|
|
30m/s
|
|||
|
Crosta de gelo
|
|
|
|
5mm
|
|||
|
Período
|
|
|
|
100m
|
|||
|
Resistência do esmagamento
|
|
|
A curto prazo
|
2200 (N/100mm)
|
|||
|
|
|
|
Prazo
|
1100 (N/100mm)
|
|||
|
Raio de curvatura mínimo
|
|
Sem tensão
|
|
10.0×Cable-φ
|
|||
|
|
|
Sob a tensão máxima
|
|
20.0×Cable-φ
|
|||
|
Variação da temperatura
(℃) |
|
A instalação
|
|
-20~+60
|
|||
|
|
|
Transport&Storage
|
|
-40~+70
|
|||
|
|
|
Operação
|
|
-40~+70
|
|||
