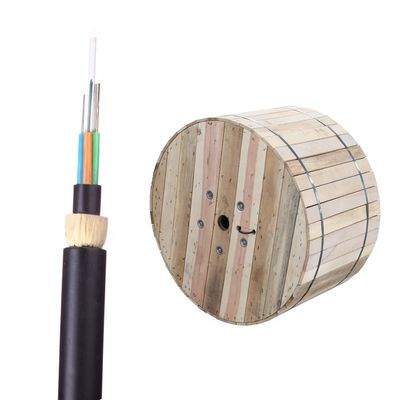

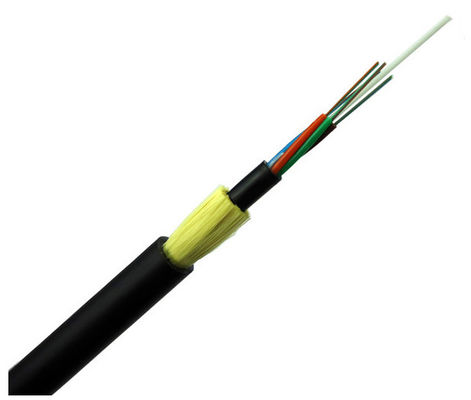

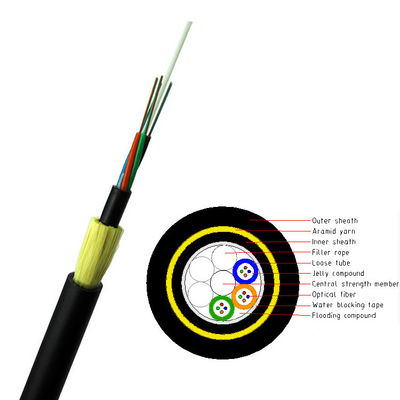

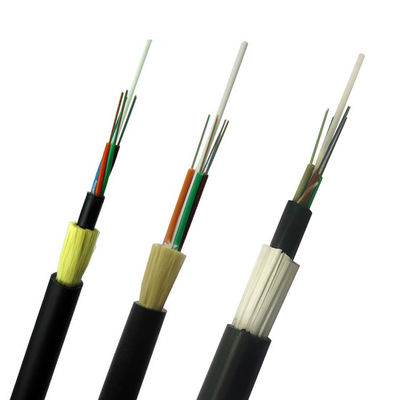

O cabo de ADSS é frouxamente estrutura encalhada tubo. A fibra ótica é oµm 250, o tubo fraco é feita do plástico alto do módulo, que é enchido com o composto impermeável. No centro do cabo o núcleo é um membro de força de FRP, o tubo fraco (e a corda de enchimento) são torcidos em torno do núcleo central do reforço para formar um núcleo compacto e redondo do cabo, e da diferença no núcleo do cabo são enchidos com água que obstrui o enchimento. O exterior do cabo é uma bainha interna do polietileno (PE), torceu então o aramid de alta elasticidade da força, normalmente a bainha exterior do polietileno de alto densidade do uso (HDPE) ou (EM) a bainha exterior de seguimento elétrica.
|
Contagem da fibra do cabo
|
|
|
|
/
|
2~30
|
32~60
|
62~72
|
||||||
|
Estrutura
|
|
|
|
/
|
1+5
|
1+5
|
1+6
|
||||||
|
Estilo da fibra
|
|
|
|
/
|
G.652D
|
|
|
||||||
|
Membro de força central
|
|
|
material
|
milímetro
|
FRP
|
|
|
||||||
|
|
|
|
Diâmetro (média)
|
|
1,5
|
1,5
|
2,1
|
||||||
|
Tubo fraco
|
|
|
Material
|
milímetro
|
PBT
|
|
|
||||||
|
|
|
|
Diâmetro (média)
|
|
1,8
|
2,1
|
2,1
|
||||||
|
|
|
|
Espessura (média)
|
|
0,32
|
0,35
|
0,35
|
||||||
|
|
|
|
Fibra máxima/tubo fraco
|
|
6
|
12
|
12
|
||||||
|
|
|
|
Cor dos tubos
|
|
Identificação de cor completa
|
|
|
||||||
|
|
|
|
Comprimento adicional da fibra
|
%
|
0.7~0.8
|
|
|
||||||
|
Resistência de água
|
|
|
Material
|
/
|
Geleia do cabo
|
|
|
||||||
|
Sehath interno
|
|
|
material
|
milímetro
|
MDPE
|
|
|
||||||
|
|
|
|
Bainha interna
|
|
0.9mm
|
|
|
||||||
|
Não metálico reforce componentes
|
|
|
Material
|
/
|
Fio de Aramid
|
|
|
||||||
|
Bainha exterior
|
|
|
material
|
milímetro
|
MDPE
|
|
|
||||||
|
|
|
|
Bainha exterior
|
|
1.8mm
|
|
|
||||||
|
Diâmetro do cabo (média)
|
|
|
|
milímetro
|
10,9
|
11,5
|
12,1
|
||||||
|
Peso do cabo (aproximado)
|
|
|
|
kg/km
|
95
|
110
|
120
|
||||||
|
Cabografe a área secional
|
|
|
|
mm2
|
93,31
|
103,87
|
114,99
|
||||||
|
Coeficiente de atenuação (máximo)
|
1310nm
|
|
|
dB/km
|
0,35
|
|
|
||||||
|
|
1550nm
|
|
|
0,21
|
|
|
|
||||||
|
Resistência à tração avaliado (RTS)
|
|
|
|
kn
|
6
|
|
|
||||||
|
Tensão permitida máxima (ESTEIRA)
|
|
|
|
kn
|
2,5
|
|
|
||||||
|
Tensão de funcionamento média anual (EDS)
|
|
|
|
kn
|
3,2
|
|
|
||||||
|
Módulo Young
|
|
|
|
kn/mm2
|
7,8
|
|
|
||||||
|
Coeficiente da expansão térmica
|
|
|
|
10-6/℃
|
9
|
|
|
||||||
|
Resistência do esmagamento
|
|
Prazo
|
|
N/100mm
|
1100
|
|
|
||||||
|
|
|
A curto prazo
|
|
2200
|
|
|
|
||||||
|
Permissão Bent Radius
|
|
estático
|
|
milímetro
|
15 do OD
|
|
|
||||||
|
|
|
dinâmica
|
|
20 do OD
|
|
|
|
||||||
|
Temperatura
|
|
Ao colocar
|
|
℃
|
-20~+60
|
|
|
||||||
|
|
|
Armazenamento e transporte
|
|
-40~+70
|
|
|
|
||||||
|
|
|
corredor
|
|
-40~+70
|
|
|
|
||||||
|
Espaço de aplicação
|
|
Apropriado para o nível de tensão sob 110kV, velocidade do vento abaixo de 25m/s, crosta de gelo 5mm
|
|
|
|
|
|
||||||
|
Marcas do cabo
|
|
××××M Year do nome da empresa ADSS-××B1-PE-100M DL/T 788-2001
(Ou no pedido do cliente) |
|
|
|
|
|
||||||
