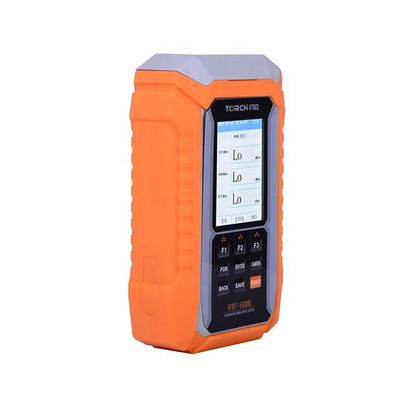

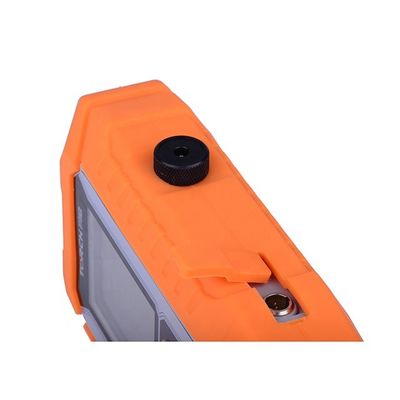

Máquina de teste completa IFOT-5000 da ferramenta 250X FTTH da manutenção da rede com 3,5" exposição do microscópio da fibra da tela
|
Ampliação
|
250X (3,5" monitor)
|
|
Relação da definição
|
0,75 μm
|
|
Tela de exposição
|
3,5" TFT LCD, pixéis 320*240
|
|
Saídas de vídeo
|
PAL/NTSC
|
|
Para os cabos de remendo masculinos
|
250X (3,5" monitor)
|
|
|
25-U-M
|
Testes: Conector do PC FC/SC/ST/E2000
|
|
|
125-U-M
|
Testes: Conector do PC de LC/MU
|
|
|
25-A-M
|
Testes: Conector de FC/SC/ST/E2000 APC
|
|
|
125-A-M
|
Testes: Conector de LC/MU APC
|
|
|
Para anteparos fêmeas
|
|
|
|
25-U-F
|
Testes: Cara da extremidade FC/SC/ST/E2000 no adaptador
|
|
|
LC-U-F
|
Testes: Cara da extremidade de LC/PC no adaptador
|
|
|
FC-A-F
|
Testes: Cara da extremidade de FC/APC no adaptador
|
|
|
SC-A-F
|
Testes: Cara da extremidade de SC/APC no adaptador
|
|
|
Medidor de poder ótico (OPM-01)
|
|
|
||
|
Tipo
|
OPM-01-A
|
OPM-01-B
|
||
|
Escala
|
-70 a +10dBm
|
-50 a +26dBm
|
||
|
Comprimento de onda
|
850/1300/1310/1490/1550/1625
|
|
||
|
Precisão
|
±0.03dB
|
|
||
|
Definição
|
0.01dBm
|
|
||
|
Medidor de poder de PON (OPM-02)
|
|
|
||
|
Comprimento de onda
|
Passband (nanômetro)
|
Escala (dBm)
|
||
|
Uplink 1310
|
1260~1360
|
-45 ~ +10
|
||
|
Ligação descendente 1490
|
1470~1505
|
-45 ~ +10
|
||
|
Ligação descendente 1550
|
1535~1570
|
-45 ~ +20
|
||
|
Tipo
|
OLS-01
|
|
Comprimento de onda (nanômetro)
|
1310/1550
|
|
Emissor
|
FP-LD
|
|
Tipo portuário
|
Universal 2.5mm
|
|
Potência de saída
|
>-5 dBm
|
|
Modo da modulação
|
CW/270Hz/1KHz/2KHz
|
|
Estabilidade da saída
|
±0.04 dBm @20℃ @15min
|
|
Tipo
|
Saída
|
Distância
|
|
VFL-01
|
>1mW
|
3~5KM
|
|
VFL-02
|
>5mW
|
8~10KM
|
|
VFL-03
|
>7mW
|
13~15KM
|
|
Artigo
|
Descrição satisfeita
|
|
|
||
|
Padrão
|

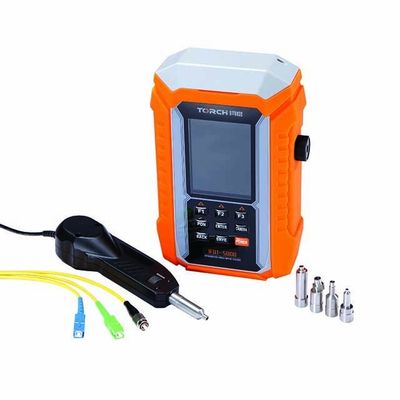

●Cano principal 3,5" monitor com função de salvaguarda dos dados
●Acessório ponta de prova masculina da inspeção de 2.5mm ou de 1.25mm
●Ponta de prova adicional da inspeção (com 25-U-F; Pontas do anteparo 125-U-F)
●OPM-01-A (- 70~+10dBm; 850/1300/1310/1490/1550/1625nm; FC)
●OLS-01 (1310/1550; FC)
|
|
|
||
|
Opcional
|

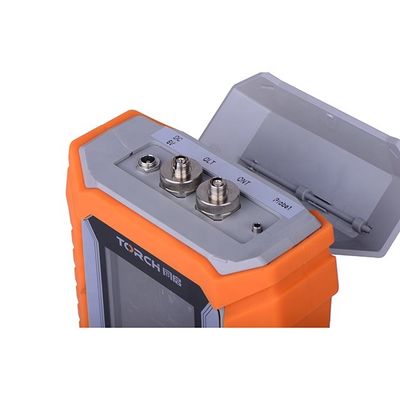

Há somente DUAS relações estabelecidas para a função de teste na parte superior da máquina. O cliente poderia escolher todos os dois artigos abaixo cumprir exigências específicas.
|
|
|
||
|
|
OPM-01-A□
OPM-01-B□
OPM-02*2□
|
OLS-01□
|
VFL-01□
VFL-02□
VFL-03□
|
||
|
|
Nota: Se OPM-02 é escolhido, duas relações estariam ocupadas.
|
|
|
||
|
Acessórios
|
Recharger, saco manual, levando, Li Batteries
|
|
|
||
