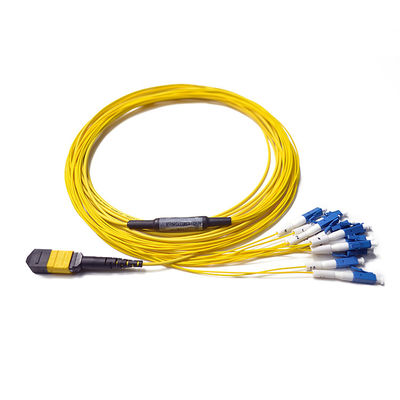

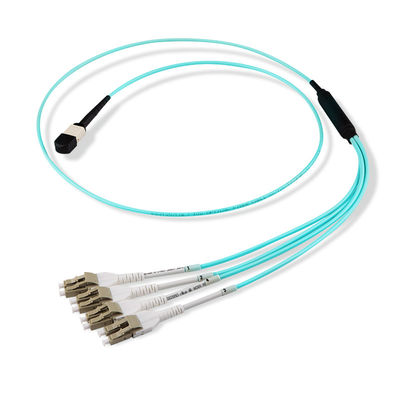

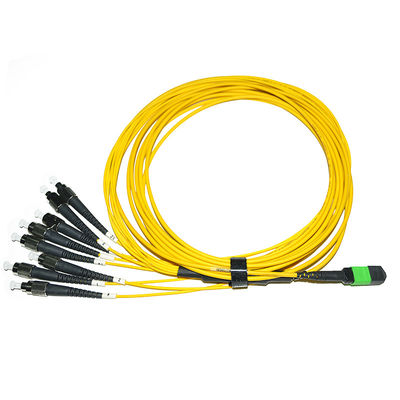

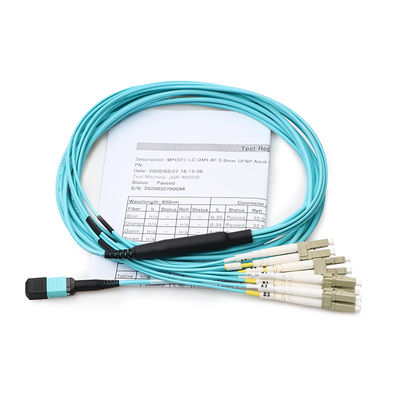

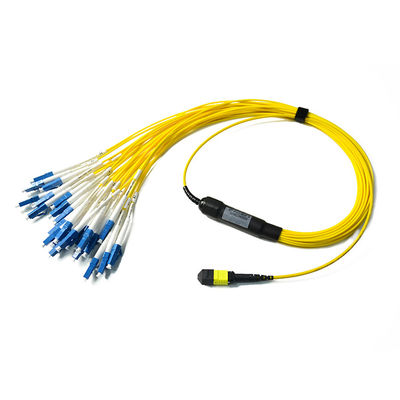

Arquiteturas de transmissão de dados do alto densidade do canal da fibra dos trabalhos em rede da área de armazenamento da rede do acesso de sistema ótico da rede
100% pre-terminado e testado na fábrica para assegurar a desempenho de transferência a configuração e trabalhos em rede rápidos, para reduzir material do revestimento das aplicações da rede 40G e 100G dos apoios do tempo de instalação: LSZH, OFNR, apoios disponíveis de OFNP até 12F, 24F, 48F, 72F, 96F, 144F, produtos personalizados estão disponíveis
|
Nível de desempenho
|
|
|
Padrão
|
|
Elite
|
|
||||
|
Conector
|
Modo
|
Endface
|
IL (máximo) (DB)
|
RL (minuto) (DB)
|
IL (máximo) (DB)
|
RL (minuto) (DB)
|
||||
|
MPO/MTP
|
Manutenção programada
|
12F/APC
|
≤0.70
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
24F/APC
|
≤0.75
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
48F/APC
|
≤0.75
|
≥60
|
|
|
||||
|
|
Milímetro
|
12F/PC
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
24F/PC
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
48F/PC
|
≤0.50
|
≥20
|
|
|
||||
|
LC/SC/FC/ST
|
Manutenção programada
|
|
≤0.30
|
≥60
|
≤0.10
|
≥60
|
||||
|
|
|
UPC
|
≤0.20
|
≥50
|
≤0.10
|
≥50
|
||||
|
|
Milímetro
|
PC
|
≤0.20
|
≥30
|
≤0.10
|
≥30
|
||||
Nota:
comprimento de onda 1.Test: SM@1310/1550nm, MM@850/1300nm;
conformidade 2.Standard: GR-326, GR-1435.
|
Propriedades mecânicas
|
|
|
|
|||
|
Artigo
|
|
Critérios
|
Conformidade
|
|||
|
△IL após 50 Matings
|
MPO/MTP
|
≤0.3dB
|
GR-1435
|
|||
|
△IL após 500 Matings
|
LC/SC/FC/ST
|
≤0.2dB
|
IEC 61300-2-2
|
|||
|
Min Bend Radius (dinâmico)
|
|
20*OD (diâmetro do cabo)
|
|
|||
|
Min Bend Radius (estático)
|
|
15*OD (diâmetro do cabo)
|
|
|||
|
Condições do ambiente
|
|
|
|
|||
|
Artigo
|
Critérios
|
Conformidade
|
|
|||
|
Temperatura da operação
|
-40~60°C
|
IEC 61753-1
|
|
|||
|
Temperatura de armazenamento
|
-45~85°C
|
|
|
|||
