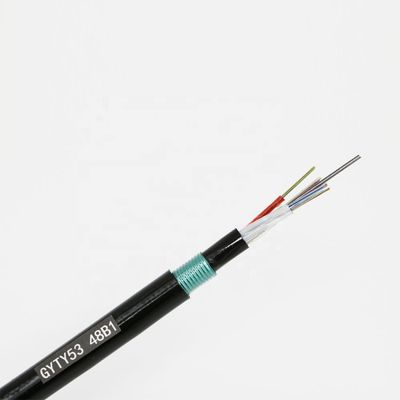

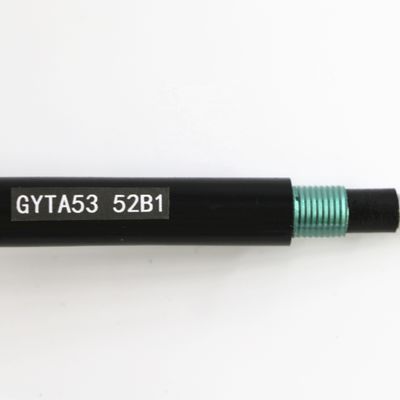

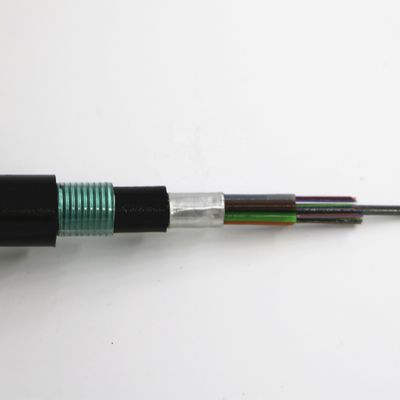

Cabo de fibra ótica armoring enterrado direto exterior GYTA53 do núcleo do CMS G.652D 12 do fio de aço do APL da bainha do PE
|
No. do cabo
|
|
12
|
24
|
48
|
|||
|
Modelo da fibra
|
|
G.652D
|
|
|
|||
|
Projeto
(StrengthMember+Tube&Filler) |
|
1+5 |
|
|
|||
|
Membro de força central |
Material
|
Fio de aço
|
|
|
|||
|
|
Diâmetro (±0.5) milímetro
|
1,4
|
|
|
|||
|
Tubo fraco |
Material
|
PBT
|
|
|
|||
|
|
Diâmetro (±0.06) milímetro
|
1,72
|
1,72
|
2,0
|
|||
|
|
Espessura (±0.03) milímetro
|
0,30
|
0,30
|
0,32
|
|||
|
|
NÃO de Max.Core/tubo
|
6
|
6
|
12
|
|||
|
Corda do enchimento |
Material
|
LDPE
|
|
|
|||
|
|
Diâmetro (±0.06) milímetro
|
1,7
|
1,7
|
2,0
|
|||
|
|
NÃO.
|
3
|
1
|
1
|
|||
|
Barreira da umidade |
Material
|
Fita de alumínio revestida do polímero
|
|
|
|||
|
|
Espessura (±0.03) milímetro
|
0,20
|
|
|
|||
|
Interno
Bainha |
Material
|
MDPE
|
|
|
|||
|
|
Espessura (±0.2) milímetro
|
0,9
|
|
|
|||
|
Armoring |
Material
|
Fita de aço revestida do polímero
|
|
|
|||
|
|
Espessura (±0.2) milímetro
|
0,22
|
|
|
|||
|
Camada de Bloaking da água |
Material |
Composto de enchimento |
|
|
|||
|
Bainha exterior |
Material
|
MDPE
|
|
|
|||
|
|
Espessura (±0.2) milímetro
|
1,8
|
|
|
|||
|
Diâmetro do cabo (±0.5) milímetro
|
|
12,5
|
12,5
|
13,1
|
|||
|
Peso do cabo (±10) kg/km
|
|
152
|
167
|
167
|
|||
|
Atenuação |
1310nm
|
0.35dB/quilômetro
|
|
|
|||
|
|
1550nm
|
0.21dB/quilômetro
|
|
|
|||
|
Raio de curvatura mínimo |
Sem tensão
|
12.5×Cable-φ
|
|
|
|||
|
|
Sob a tensão máxima
|
25.0×Cable-φ
|
|
|
|||
|
Variação da temperatura (℃) |
A instalação
|
-20~+60
|
|
|
|||
|
|
Transport&Storage
|
-40~+70
|
|
|
|||
|
|
Operação
|
-40~+70
|
|
|
|||
